一、風機的用途和特點

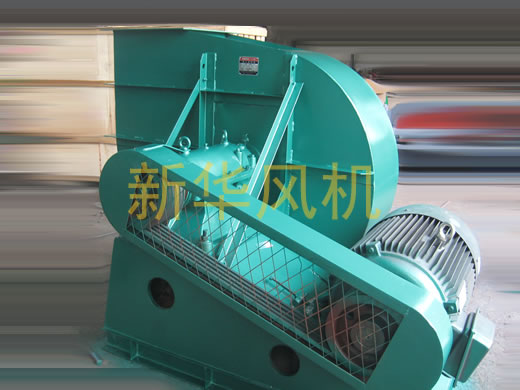

XS型纖維輸送風機，是專為輸送長質粘性纖維而設計的，也可以輸送木材工業碎料及其他物料。工作條件是：
1工作介質中物料和空氣的混合比濃度≤2；
2輸送介質為不自燃，無腐蝕性；
3其溫度不得超過80℃。
本風機采用直接吸入的輸送方式。具有減少輸送管道長度，占地面積小，安裝方便的特點，它可以有效地防止長質性纖維纏掛而引超堵塞之現象，而且運轉可靠，工作平穩，噪聲低，便于使用和維修。
本風機也可用于其它不具粘性的物料輸送和一般的空氣排塵。
二、風機的型式
1、本機為懸臂式“C”式傳動，設計有№5；№6；№7三個機號，根據需要還可以進一步擴展，每種均可制成(常溫)和(W)高溫兩種。前者工作時溫度為20℃；后者工作時溫度可達140℃左右，采用軸上帶散熱盤整體傳動，適用于熱風分選等場合，其高溫時的性能，用戶可根據使用溫度按(7)中公式計算
2、風機可制成順時針旋轉，和逆時針旋轉兩種型式。從電機一端正視風機，葉輪順時針旋轉者稱順時針風機，以“順”表示；葉輪逆時針旋轉者稱為逆時針風機，以“逆”表示。
3、風機的出口位置，以風機的機殼出風口角度表示“順”“逆”均可制成0度、90度、180度三種角度，如需特殊角度需在訂貨時書面說明。
4、風機型號及意義說明如下：
以XS№5風機為例，其型號為：
XS5-11-C順90°
各符號意義如下：
XS：纖維輸送的漢語拼音字頭
5：葉輪直徑：分米
1：進氣口為單吸入
1：第一次設計
C：皮帶傳動
順：順時針旋轉
90°：出風口位置
三、風機的主要結構
1、葉輪：采用焊接結構，開式葉輪，其葉片采用耐磨合金鋼板，機加工后經動、靜平衡校正，運轉平穩。
2、機殼：用普通鋼板焊接成蝸形整殼。
3、進風口：采用合理的錐形整體和整流器焊接在一起，并用螺栓固定于機殼上。
4、傳動組：采用滾動軸承。
5、支架：采用普通鋼板焊接而成，用螺栓固定在機殼上。
四、風機性能選擇與應用
1、設計和使用單位根據所需流量和全壓，選定風機的機號，具體及配用電機須從性能與選用件中查得。
2、性能與選用件表中每一轉數的性能是將最高效率90%范圍內的性能按流量等分為八個性能點，訂貨時可以按性能表為準。
3、風機出廠的合格產品性能是在額定流量時全壓值不超過±5%。
4、性能與選用中按t=20℃，大氣壓力P=101325Pa，氣體密度1.2kg/m3的空氣介質計算。
5、在性能與選用表中
所需功率P=
式中：
Q—風機流量(m3/h)；
P—全壓(Pa)；
η—全壓效率；
η1—為風機的機械效率，η1=0.95；
K—電動機的貯備系數。
6、通風機的流量Q、全壓P、功率p與轉數n有下列關系。
五、風機的安裝與使用
1、按規定的附圖尺寸打好基礎，安裝前應對風機進行全面檢查，各部聯接是否緊密，葉輪、主軸、軸承、電機等主要機件有無損傷，傳動部位是否靈活。
2、安裝后應注意機殼內不應有掉入和遺留的工具或雜物，進出風管聯接應調整之自然吻合，不得強行聯結，更不許將管道重量加在風機上，并注意保證風機的水平位置。
3、安裝后的風機應作試運轉，試運轉時，風機必須在設計的管網中運行，如管網中有調節閥門，則在風機啟動時應將閥門關小，待風機運轉正常后，可逐漸開大閥門，調到規定的工況。經2小時連續運轉后無異常后方可投入使用。
4、風機在試運轉時要注意電動機的電流是否超過規定范圍的限值，如電流超標馬上停機檢查。
5、在風機試車時，出風口或進風口方向10米之內不許站人。
六、風機的維護
(一)維修和保養風機，無論任何原因必須確保停機斷電，不許在運轉中進行，不允許帶電作業，不允許有與維修無關員在場圍觀。
(二)定期清除機殼內部的雜物和葉片上的污垢和積灰，并防止生銹。
(三)除每次拆修后應更換潤滑劑外，正常情況下1～3個月應更換或注入一次潤滑劑。
(四)軸承溫度不得超70℃。
風機的主要故障有：
1、軸承箱劇烈振動
1風機軸與電機軸不平行，皮帶輪槽錯位；
2機殼或進風口與葉輪磨擦；
3基礎的剛度不夠或不牢固；
4葉輪鉚釘松動或輪盤變形；
5葉輪軸盤孔與軸松動；
6機殼與支架、軸承箱與支架、軸承蓋與軸承座等聯接螺栓松動；
7風機進出管道安裝不良；
8轉子不平衡。
2、軸承溫升過高
1軸承箱振動劇烈；
2潤滑油脂質量不良、變質、含有灰塵、粘砂、污垢等雜質；
3軸承蓋、座聯接螺栓之緊力過大或過?。?
4軸與滾動軸承安裝歪斜，前后二軸承不同心；
5滾動軸承損壞。
3、電機電流過大和溫升過高
1開車時進氣管道閘門或節流閥未關嚴；
2流量超過規定值或風管漏氣；
3風機輸送氣體密度過大；
4電機輸入電壓過低或電源單相斷電；
5受軸承箱劇烈振動的影響；
6風機工作情況惡化或發生故障。
七、訂貨須知
訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電動機型號規格。
XS風機性能與選用件表
|
機 號 № |
轉速 r/min |
全壓 Pa |
流量 m3/h |
內功 率 KW |
所需 功率 KW |
電機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機 導軌 代號 |
|||||
|
型號 |
功率 KW |
型 號 |
根 數 |
內周長 cm |
代號 |
規格 |
代號 |
規格 |
|||||||
|
5 |
2500 |
3040 3011 2953 2894 2815 2698 2560 2423 |
3300 3900 4500 5010 5700 6400 7100 7800 |
4.2 4.7 5.2 5.8 6.2 7 7.8 8.4 |
5.25 5.88 6.5 7.25 7.75 8.75 9.75 10.5 |
Y1322-2 |
7.5 |
B |
3 |
1400 |
ST0302-09 |
180×40×B3 |
ST0302-09 |
150×38×B3 |
HG370 |
|
Y160M1-2 |
11 |
150×42×B3 |
|||||||||||||
|
5 |
2200 |
2354 2332 2287 2241 2180 2089 1982 1876 |
2904 3432 3960 4409 5016 5632 6248 6864 |
2.86 3.2 3.54 3.95 4.23 4.77 5.32 5.72 |
3.85 4 4.23 4.94 5.28 5.95 6.65 7.05 |
Y132S1-2 |
5.5 |
B |
3 |
1400 |
ST0302-09 |
200×40×B3 |
ST0302-09 |
150×38×B4 |
HG370 |
|
Y132S2-2 |
7.5 |
||||||||||||||
|
6 |
1800 |
2110 2100 2087 2070 2035 1980 1940 1890 |
6059 6500 7000 7450 8000 8590 9000 9400 |
5.69 5.90 6.30 6.55 6.95 7.40 7.70 8.00 |
7.40 7.67 8.19 8.52 9.03 9.62 10.0 10.4 |
Y160M-4 |
11 |
B |
3 |
1600 |
ST0302-09 |
160×40×4 |
ST0302-09 |
200×42×B4 |
HG430 |
|
6 |
2030 |
2680 2670 2650 2630 2588 2518 2460 2400 |
6833 7330 7894 8402 9022 9687 10150 10601 |
8.16 8.46 9.04 9.35 9.97 10.61 11.04 11.47 |
10.6 14.3 11.75 12.15 12.96 13.79 14.35 14.91 |
Y160L-4 |
15 |
B |
5 |
1600 |
ST0302-09 |
160×40×B5 |
ST0302-09 |
224×42×B5 |
HG430 |
XS風機性能與選用件表
|
機 號 № |
轉速 r/min |
全壓 Pa |
流量 m3/h |
內功 率 KW |
所需 功率 KW |
電機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機 導軌 代號 |
|||||
|
型號 |
功率 KW |
型 號 |
根 數 |
內周長 cm |
代號 |
規格 |
代號 |
規格 |
|||||||
|
7 |
1800 |
2848 2836 2811 2759 2675 2552 2440 2342 |
6314 7642 8950 10661 12392 14434 16296 18019 |
8.9 10.1 11.3 12.8 14.5 16.4 18.0 19.8 |
11.57 13.13 14.13 16.0 18.1 20.5 21.6 23 |
Y160L-4 |
15 |
C |
4 |
2000 |
ST0302-15 |
250×40×C4 |
ST0302-16 |
315×42×C4 |
HG570 |
|
Y180L-4 |
22 |
315×48×C4 |
|||||||||||||
|
7 |
2000 |
3503 3488 3458 3394 3290 3139 3001 2881 |
7009 8483 9933 11834 13755 16022 18089 20001 |
12.2 13.8 15.4 17.5 19.8 22.4 24.6 27.1 |
15.3 17.3 19.3 21.9 24.8 28 29.5 32.5 |
Y180L-4 |
22 |
C |
4 |
2000 |
ST0302-15 |
250×40×C4 |
ST0302-16 |
355×48×C4 |
HG570 |
|
Y200L-4 |
30 |
355×55×C4 |
|||||||||||||
|
8 |
2000 |
4631 4609 4580 4543 4466 4345 4257 4148 |
15957 17119 18436 19621 21069 22623 23703 24757 |
32.89 34.1 36.4 37.87 40.18 42.8 44.5 46.2 |
39.5 40.9 43.7 45.4 48.2 51.3 53.4 55.4 |
Y250M-4 |
55 |
C |
7 |
1800 |
ST0302-16 |
300×50×7 |
ST0302-16 |
400×65×C7 |
HG570 |
|
8 |
1800 |
3751 3733 3710 3680 3617 3520 3448 3360 |
14362 15407 16592 17659 18962 20361 21333 22281 |
24 24.86 26.55 27.6 29.29 31.2 32.45 33.7 |
28.8 29.83 31.86 33.12 35.15 37.44 39 40.44 |
Y225M-4 |
45 |
C |
6 |
2500 |
ST0302-16 |
315×65×C6 |
ST0302-17 |
400×60×C6 |
HG570 |
XS風機性能與選用件表
|
機 號 № |
轉速 r/min |
全壓 Pa |
流量 m3/h |
內功 率 KW |
所需 功率 KW |
電機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機 導軌 代號 |
|||||
|
型號 |
功率 KW |
型 號 |
根 數 |
內周長 cm |
代號 |
規格 |
代號 |
規格 |
|||||||
|
10 |
1750 |
5957 5902 5788 5672 5517 5287 5016 4748 |
18480 21840 25200 28057 31920 35840 39760 43680 |
46.1 51.5 57.0 63.6 68.1 76.8 85.7 92.1 |
55.3 61.9 68.4 76.3 81.8 92.2 102.8 110 |
Y315S1-4 |
110 |
D |
7 |
3150 |
ST0302-20 |
355×75×D7 |
ST0302-20 |
425×80×D7 |
|
|
10 |
1570 |
4795 4750 4658 4565 4440 4255 4037 3862 |
16579 19579 22608 25171 28636 32153 35670 39187 |
23.3 37.2 41.2 45.9 49.2 55.5 61.9 66.5 |
41.6 46.5 51.5 57.4 61.5 69.4 77.3 83.2 |
Y280M-4 |
90 |
D |
6 |
3150 |
ST0302-20 |
375×75×D6 |
ST0302-20 |
400×75×D6 |
|
|
10-11 |
1750 |
5957 5902 5788 5672 5517 5287 5016 4748 |
7920 9360 10800 12000 13680 15360 17040 18720 |
20.4 23.9 27.1 29.5 32.7 35.2 37.0 39.5 |
24.5 28.7 32.5 35.4 39.2 42.2 44.4 47.4 |
Y225M-4 |
45 |
C |
6 |
2800 |
ST0302-16 |
355×70×C6 |
ST0302-17 |
425×60×C6 |
|
