概述

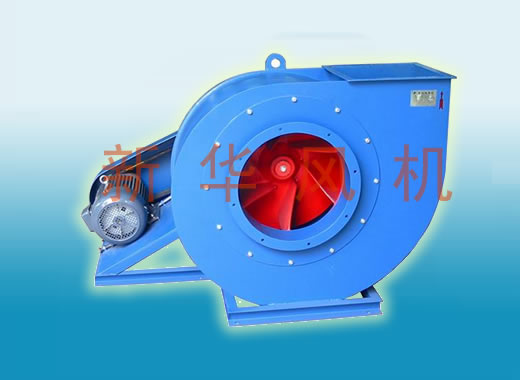

1、6-46-11型排塵離心通風機適用于排送含有木質碎屑、纖維和塵土等空氣的混合物。
2、通風機的型號由6-46-11表示，其中：
（1）6表示通風機在最高效率（ηmax）點的全壓系數乘10后的化整數。
（2）46表示通風機在最高效率（ηmax）點時的比轉數化整數。
（3）11其中第一位數字1代表單吸入風機，第二位數字1表示設計順序號。
3、對于№4以下通風機，在工作范圍內其效率及壓力的下降值應符合下列規定：
（1）№4不低于特性曲線圖上規定值的95%。
（2）№3不低于特性曲線圖上規定值的90%。
結構
4、№3-6米用電動機直聯(A式)和皮帶輪(C式)兩種傳動方式?！?-12米用皮帶輪(C式)和聯軸器(D式)兩種傳動方式。
5、通風機具有6個向前彎曲的葉片，平板的前盤和后盤及鑄鐵輪殼。葉輪經過動平衡試驗，運轉平穩。
6、主軸采用優質碳素鋼制造。
7、為檢修安裝方便計，№3-12風機的機殼，均為整體。
8、通風機可作成左回轉與右回轉兩種樣式，進風口固定在側面，出風口位置每種回轉方向，№3-6作成6種不同位置，№8-12可作成3種不同位置。
6-46-11型離心通風機單機成套交貨范圍
|
|
A |
C |
D |
|
|
離心通風機 |
一臺 |
一臺 |
一臺 |
|
|
電動機 |
一臺 |
一臺 |
一臺 |
|
|
通風機地腳螺栓 |
四個 |
№3-6 |
№8-12 |
八個 |
|
四個 |
八個 |
|||
|
電動機地腳螺栓 |
一 |
一套 |
一 |
|
|
電動機用導軌兩根螺栓四個 |
一 |
一套 |
一 |
|
|
皮帶輪兩個三角帶一付 |
一 |
一套 |
一 |
|
安裝、使用、維護說明
1、安裝前應詳細檢查風機各部是否有損壞、待修理妥善后才能進行安裝。
2、安裝前應詳細檢查各聯接部分是否有松動現象，葉輪與進風口間隙大小，轉動部分與固定部分是否有碰撞現象。
3、機殼與軸承支座應與地基自然吻合，不得強制聯接以免變形。
4、電機軸與風機軸應仔細校正同心性，以免運轉時產生振動。
5、安裝完成后，仔細檢查各地腳螺栓是否擰緊，并進行試運轉。
6、通風機的流量Q、全壓H、主軸轉數n、軸功率N四者皆有固定關系如下式所示。
故當電動機容量不改變時，主軸轉數不宜更改，主軸轉數增大時，電動機有過負荷被燒毀的危險。
7、通風機所采用電動機系指在特定工況下加上機械損失與應有的儲備量而言，并非出風口全開所需功率，如風機的出口或入口不接管路或未受外界阻力而進行空運轉，則電動機有被燒毀的危險。為安全計應在風機的出口或入口管路中加上閥門，運轉后將閥門慢慢開啟達到規定的工況為止，并注意電動機是否超過規定電流。
8、滾動軸承采用黃甘油潤滑，油量不宜過多，在滾動軸承中心下即可，在檢修時不得使砂土，鐵屑等混入內部。
9、軸承溫度在正常運行時不得超過65℃，否則應進行檢查修理。
10、注意葉輪或皮帶輪轉動是否平衡，各聯接處是否松動、機體是否振動，應隨時檢查糾正。
11、用V型膠帶應經常均勻拉緊狀態，周圍溫度不宜過高，并避免膠帶與油質接觸。
12、用聯軸器傳動者應注意電動機與主軸同心性，以免產生振動或引起軸承發熱等情況。
13、通風機應有專人維護，定期檢修，檢修時間隨使用情況不一而有長短，選用者應按實際情況規定之。
6-46-11性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
|
|
型號 |
功率KW |
||||||
|
2 |
A |
2800 |
1 2 3 4 5 6 7 8 |
400 420 460 500 540 600 640 700 |
667 647 598 589 569 520 491 441 |
JW08A-2 |
0.25 |
|
JW09B-2 |
0.4 |
||||||
|
3 |
A |
2900 |
1 2 3 4 5 6 7 8 |
1183 1427 1671 1915 2159 2403 2647 2891 |
1451 1461 1451 1432 1393 1344 1285 1206 |
Y100L-2 |
3 |
|
4 |
A |
1450 |
1 2 3 4 5 6 7 8 |
1404 1692 1980 2268 2556 2844 3132 3420 |
677 686 677 667 657 628 598 569 |
Y100L1-4 |
2.2 |
|
5 |
A |
1450 |
1 2 3 4 5 6 7 8 |
2733 3294 3855 4416 4977 5538 6099 6660 |
1118 1128 1118 1098 1079 1030 990 932 |
Y132S-4 |
5.5 |
|
6 |
A |
1450 |
1 2 3 4 5 6 7 8 |
4725 5696 6667 7638 8609 9580 10551 11522 |
1608 1628 1608 1587 1549 1491 1422 1344 |
Y160M-4 |
11 |
|
6 |
A |
960 |
1 2 3 4 5 6 7 8 |
3130 3775 4420 5065 5710 6355 7000 7645 |
706 706 706 696 677 657 628 598 |
Y132S-6 |
3 |
6-46-№8D、10D、12D性能與選用件表
|
機號№ |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
聯軸器 |
地腳螺栓（4套） |
|
|
型號 |
功率KW |
|||||||
|
8D |
960 |
1 |
7410 |
1255 |
Y132M2-6 |
5.5 |
B3 |
M12×320 |
|
2 |
8940 |
1265 |
Y160M-6 |
7.5 |
B3 |
|||
|
3 |
10470 |
1255 |
||||||
|
4 |
12000 |
1236 |
||||||
|
5 |
13530 |
1206 |
Y160L-6 |
11 |
||||
|
6 |
15060 |
1157 |
||||||
|
7 |
16590 |
1108 |
||||||
|
8 |
18120 |
1040 |
||||||
|
730 |
1 |
5640 |
726 |
Y132M-8 |
3 |
B3 |
M10×320 |
|
|
2 |
6800 |
735 |
||||||
|
3 |
7960 |
726 |
Y160M1-8 |
4 |
B3 |
M12×320 |
||
|
4 |
9120 |
716 |
||||||
|
5 |
10280 |
706 |
||||||
|
6 |
11440 |
667 |
Y160M2-8 |
5.5 |
||||
|
7 |
12600 |
647 |
||||||
|
8 |
13760 |
608 |
||||||
|
10D |
730 |
1 |
1100 |
1118 |
Y160L-8 |
7.5 |
B3 |
M12×320 |
|
2 |
13300 |
1128 |
Y180L-8 |
11 |
B3 |
|||
|
3 |
15550 |
1118 |
||||||
|
4 |
17830 |
1098 |
||||||
|
5 |
20100 |
1069 |
Y200L-8 |
15 |
B3 |
M16×400 |
||
|
6 |
22390 |
1030 |
||||||
|
7 |
24600 |
990 |
Y225S-8 |
18.5 |
B3 |
|||
|
8 |
26900 |
932 |
||||||
|
12D |
730 |
1 |
19020 |
1638 |
Y225M-8 |
22 |
B3 |
M16×630 |
|
2 |
22920 |
1648 |
||||||
|
3 |
26820 |
1638 |
Y250M-8 |
30 |
B3 |
M20×630 |
||
|
4 |
30720 |
1608 |
||||||
|
5 |
34620 |
1569 |
Y280S-8 |
37 |
B3 |
|||
|
6 |
38520 |
1510 |
||||||
|
7 |
42420 |
1442 |
Y280M-8 |
45 |
||||
|
8 |
46320 |
1363 |
||||||
6-46-№8C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
8C |
3090 |
1 2 3 4 5 6 7 8 |
1260 1519 1778 2037 2296 2555 2814 2073 |
1648 1657 1648 1618 1579 1520 1451 1363 |
Y90S-2 Y90L-2
Y100L-2 |
1.5 2.2
3 |
A2-1600 |
32-A2-150 |
24-A2-170
28-A2-170 |
FT542-1 |
|
2700 |
1 2 3 4 5 6 7 8 |
1100 1326 1552 1778 2004 2230 2456 2682 |
1225 1265 1225 1236 1206 1157 1108 1049 |
Y802-2
Y90S-2 |
1. 1
1.5 |
|
|
19-A2-160
24-A2-160 |
|
|
|
2200 |
1 2 3 4 5 6 7 8 |
904 1090 1276 1462 1648 1834 2020 2206 |
853 853 853 834 814 785 755 706 |
Y90S-2 |
1.5 |
|
|
24-A2-125 |
|
|
|
1830 |
1 2 3 4 5 6 7 8 |
746 899 1052 1205 1358 1511 1664 1817 |
579 579 579 569 559 530 510 481 |
Y90S-4 |
1.1 |
|
|
24-A2-190 |
|
|
6-46-№4C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
4C |
2320 |
1 2 3 4 5 6 7 8 |
2240 2700 3160 3620 4080 4540 5000 5460 |
1736 1755 1736 1716 1677 1608 1540 1442 |
Y100L-2
Y112M-2
Y132S-2 |
3
4
5.5 |
A2-2000 |
32-A2-200 |
28-A2-100
28-A2-160
38-A2-160 |
FT542-1 |
|
2030 |
1 2 3 4 5 6 7 8 |
1962 2366 2770 3174 3578 3982 4386 4790 |
1334 1344 1334 1314 1285 1226 1177 1108 |
Y90L-2
Y100L-2
Y112M-2 |
2. 2
3
4 |
|
|
24-A2-140
28-A2-140 |
|
|
|
1665 |
1 2 3 4 5 6 7 8 |
1608 1938 2268 2598 2928 3258 3588 3918 |
892 902 892 882 863 824 794 745 |
Y90S-2
Y90L-2 |
1. 5
2.2 |
|
|
24-A2-118 |
|
|
|
1305 |
1 2 3 4 5 6 7 8 |
1260 1520 1780 2040 2300 2560 2820 3080 |
549 559 549 539 530 510 490 461 |
Y90S-4 |
1.1 |
|
|
24-A2-180 |
|
|
6-46-№5C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
5C |
1740 |
1 2 3 4 5 6 7 8 |
3280 3655 4630 5305 5980 6655 7330 8005 |
1608 1618 1608 1589 1549 1491 1422 1334 |
Y112M-2
Y132S1-2
Y132S2-2 |
4
5.5
7.5 |
B2-2240 |
38-B2-250 |
28-B2-150
38-B2-150 |
FT542-1 |
|
1510 |
1 2 3 4 5 6 7 8 |
2846 3432 4018 4604 5190 5776 6362 4948 |
1216 1226 1216 1196 1167 1118 1069 1010 |
Y100L-2
Y112M-2
Y132S1-2 |
3
4
5.5 |
|
|
28-B2-132
38-B2-132 |
|
|
|
1275 |
1 2 3 4 5 6 7 8 |
2402 2896 3390 2884 4378 4872 5366 5860 |
863 873 863 853 834 794 765 716 |
Y90S-2 Y90L-2
Y100L-2 |
1.5 2.2
3 |
|
|
24-B2-112
28-B2-112 |
|
|
|
1040 |
1 2 3 4 5 6 7 8 |
1960 2363 2366 3169 3572 3975 4378 4781 |
579 579 579 569 549 530 510 481 |
Y90S-2
Y90L-4
Y100L-4 |
1.1
1.5
2.2 |
|
|
24-B2-180
28-B2-180 |
|
|
6-46-№6C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
6C |
1350 |
1 2 3 4 5 6 7 8 |
4398 5304 6210 7116 8022 8928 9834 10740 |
1402 1412 1402 1373 1344 1294 1236 1157 |
Y112M-2 Y132S1-2
Y132S2-2 |
4 5.5
7.5 |
B3-3150 |
38-B3-300 |
28-B3-140 38-B3-140 |
FT542-1 |
|
1210 |
1 2 3 4 5 6 7 8 |
3940 4752 5564 6376 7188 8000 8812 9624 |
1118 1128 1118 1108 1079 1040 990 932 |
Y100L2-4 Y112M-4
Y132S-4
Y132M-4 |
3 4
5.5
7.5 |
|
|
28-B3-250
38-B3-250 |
|
|
|
1060 |
1 2 3 4 5 6 7 8 |
3450 4161 4872 5583 6294 7005 7716 8427 |
863 873 863 853 824 794 765 716 |
Y100L1-4 Y100L2-4
Y112M-4 |
2.2 3
4 |
|
|
28-B3-224 |
|
|
|
870 |
1 2 3 4 5 6 7 8 |
2836 3418 4000 4582 5164 5746 6328 6910 |
579 588 579 569 559 539 509 481 |
Y90L-4
Y100L1-4 |
1.5
2.2 |
|
|
24-B3-180
28-B3-180 |
|
|
6-46-№8C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
8C |
1085 |
1 2 3 4 5 6 7 8 |
8375 10095 11815 13535 15255 16975 18695 20415 |
1608 1618 1608 1579 1540 1481 1422 1334 |
Y160M-4
Y160L-4
Y180M-4 |
11
15
18.5 |
C2-4000 |
55-C2-400 |
42-C2-300 |
FT542-2 |
|
940 |
1 2 3 4 5 6 7 8 |
7260 8753 10246 11739 13232 14725 16218 17711 |
1206 1216 1206 1187 1157 1108 1069 1000 |
Y132S-4 Y132M-4
Y160M-4 |
5.5 7.5
11 |
B3-4000
C2-4000 |
55-B3-400
55-C2-400 |
38-B3-265
42-C2-265 |
FT542-1 FT542-2 |
|
|
796 |
1 2 3 4 5 6 7 8 |
6150 7420 8690 9960 11230 12500 13770 15040 |
863 873 863 853 834 794 765 716 |
Y112M-4
Y132S-4
Y132M-4 |
4
5.5
7.5 |
B3-4000 |
55-B3-400 |
28-B3-224
38-B3-224 |
FT542-1 |
|
|
652 |
1 2 3 4 5 6 7 8 |
5034 6072 7110 8148 9186 10224 11262 12300 |
579 579 579 569 559 530 510 481 |
Y100L1-4
Y100L2-4
Y112M-4 |
2.2
3
4 |
|
|
28-B3-180 |
|
|
6-46-№10C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
10C |
940 |
1 2 3 4 5 6 7 8 |
14200 17100 20000 23000 25800 28800 31700 34600 |
1844 1863 1844 1824 1785 1706 1638 1608 |
Y180M-4 Y180L-4
Y200L-4
Y225S-4 |
18.5 22
30
37 |
C3-5000
C4-5000 |
65-C3-500
65-C4-500 |
48-C3-335
55-C3-335
60-C4-335 |
FT542-2 FT542-3
FT542-5 |
|
815 |
1 2 3 4 5 6 7 8 |
12300 14820 17350 19900 22410 24990 27500 30000 |
1393 1402 1393 1363 1334 1285 1226 1157 |
Y160M-4 Y160L-4 Y180M-4
Y180L-4 |
11 15 18.5
22 |
B3-5000 C3-5000 |
65-B3-500 65-C3-500 |
42-B3-280 42-C3-280 48-C3-280 |
FT542-2
FT542-3 |
|
|
652 |
1 2 3 4 5 6 7 8 |
9850 11880 13900 15900 17950 20000 22000 24000 |
892 902 892 863 853 824 785 735 |
Y132S-4 Y132M-4
Y160M-4 |
5.5 7.5
11 |
B3-4500 |
65-B3-500 |
38-B3-224
42-B3-224 |
FT542-2 |
|
|
530 |
1 2 3 4 5 6 7 8 |
8000 9650 11300 12950 14600 16250 17900 19550 |
588 598 588 579 569 539 520 490 |
Y132S-6 Y132M1-6
Y132M2-6
Y160M-6 |
3 4
5.5
7.5 |
B3-4000 |
65-B3-300 |
38-B3-180
42-B3-180 |
|
|
6-46-№12C性能與選用件表
|
機號 № |
轉速 r/min |
序 號 |
流量 m3/h |
全壓 Pa |
電動機 |
三角帶 |
皮帶輪 |
滑軌二套 |
||
|
型號 |
功率KW |
主軸輪 |
電機輪 |
|||||||
|
12C |
768 |
1 2 3 4 5 6 7 8 |
20000 24110 28220 32330 36440 40550 44660 48770 |
1814 1824 1814 1785 1746 1677 1608 1510 |
Y200L2-6
Y250M-6
Y280S-6
Y280M-6 |
22
37
45
55 |
D3-5600 |
75-D3-600 |
55-D3-475
65-D3-475
75-D3-475 |
FT542-3
FT542-5 |
|
640 |
1 2 3 4 5 6 7 8 |
16340 19720 23100 26480 29860 33240 36620 40000 |
1216 1226 1216 1196 1167 1118 1069 1010 |
Y180L-6 Y200L1-6
Y200L2-6
Y225M-6 |
15 18.5
22
30 |
C3-5600
D3-5600 |
75-C3-600
75-D3-600 |
48-C3-400 55-C3-400
55-D3-400
60-D3-400 |
FT542-2 FT542-3
FT542-5 |
|
|
530 |
1 2 3 4 5 6 7 8 |
13820 16670 19520 22370 25220 28070 30920 33770 |
863 873 863 853 834 794 765 716 |
Y160M-6 Y160L-6
Y180L-6
Y200L1-6 |
7.5 11
15
18.5 |
B3-4500
B4-4500 |
75-B3-600
75-B4-600 |
42-B3-335
48-B4-335
55-B4-335 |
FT542-2 |
|
|
410 |
1 2 3 4 5 6 7 8 |
10690 12890 15090 17290 19490 21690 23890 26090 |
520 520 520 510 500 480 461 431 |
Y132M1-6
Y132M2-6
Y160M-6 |
4
5.5
7.5 |
B3-4500 |
75-B3-600 |
38-B3-265
42-B3-265 |
FT542-1
FT542-2 |
|
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
